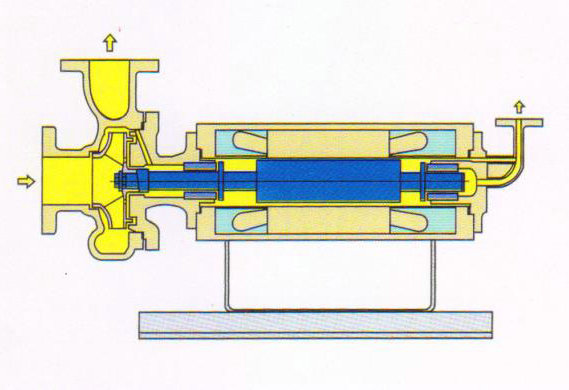

屏蔽泵-逆循環型(JRA型)

逆循環性的軸承潤滑、冷卻以及電動機的冷卻所采用的液體流動方向與基本型相反，所以稱之為逆循環性。
把易汽化的液體用于凈正吸壓頭(NPSH)余量小的場合時，循環液會受到來自電機熱量和軸承摩擦熱量的作用而使溫度升高，如循環液返回到葉輪人口處，則容易產生汽蝕，導致泵不能正常工作，為解決這一問題，采取循環液不返回到葉輪入口處，而返回到進液缸內，以避免汽蝕發生。
R型泵的循環液,從葉輪排出，經前端蓋的小孔或連接體的小孔進入電機內腔，再?gòu)碾娨暫蟠_排片到進液缸內。
屏蔽泵檢修安 全注意事項
（ 1 ）檢修前，將泵內介質排凈，關閉進出口管路上的閥門或關閉循環管路、冷卻系統上的閥門或加堵盲板與工藝系統隔絕。
（2 ）認真細致地做好管路清洗工作，經分析檢驗設備管道處理合格后，辦理設備檢修手續。
( 3 ）切斷電源，掛上“禁動牌”或“有人檢修”字樣的標牌后，方可檢修。
( 4 ）檢修工具及拆卸、清洗更換的零件，要在規定的地方按順序擺放整齊，做到文明檢修。
